Operatørbord for kontrollrom

ErgoDesk
Operator

Riktig form. Riktig oversikt.
Tilpasset måten dere arbeider på.

Fra én operatørplass til et komplett kontrollrom. Vi tilpasser bredde, bordform, skjermhylle og teknisk integrasjon til oppgaven, skjermene og rommet.

Finn ditt utgangspunkt ↓Se alle fordelene ↗
Operator med fire skjermer

ErgoDesk Operator med 4 skjermer

660–1210 mmElektrisk høyderegulering
Uavhengig skjermhylleReguleres separat fra bordflaten
Integrerte tekniske romPlanlagte føringsveier og serviceadkomst
Tre størrelsesgrupper · samme plattform

Operator 200, 300 og 400.

Tallet viser størrelsesgruppen – bredden på bordet. Alle grupper kan tilpasses med rett plate, magebue og andre former. Skjermstørrelse, skjermenes kurvatur og arbeidsoppgaven bestemmer det endelige oppsettet.

Kompakte og mellomstore oppsett
Operator 200
1200–2999 mm
Operator med fire skjermer
Mer plass til informasjon
Operator 300
3000–3999 mm
Operator med seks skjermer
Store operatørplasser
Operator 400
4000–ca. 5500 mm
Operator 400 med åtte skjermer i én rekke

Breddeintervallene viser mulighetene i plattformen. Endelige mål, konstruksjon og oppsett avklares for prosjektet.

Former og tilpasninger

Formen følger
skjermene og oppgaven.

En rett front, en myk magebue eller et omsluttende oppsett gir ulike arbeidsflater og synsavstander. Bordform og skjermplate tilpasses den enkelte arbeidsplassen.

Fra vanlige skjermer til ultrabrede flater

Hvor stort kontrollromsbord trenger du?

Velg antall skjermer, skjermtype og oppsett. Beregneren viser plassbehovet i én skjermrekke – også for buede 34-, 38-, 40- og 49-tommers skjermer.

Velg rett skjermrekke, buede skjermer på buet bord eller rette skjermer som vinkles langs bordets bue. Skjermhyllen på buet bord er 270 mm dyp, med innerkant R4230.

Vil du at vi sjekker målene?

Send oss skjermoppsettet og plassen du har tilgjengelig. Vi hjelper deg å finne riktig bordbredde og løsning.

Få hjelp til å sjekke målene ↗

Teknisk integrering · ErgoDesk Operator

Gjennomtenkt fra kabelinntak til ferdig arbeidsplass.

Teknisk integrering er en sentral del av operatørbordet. Kabelkjede, beskyttelse og utstyrsoppheng planlegges som en helhet, slik at løsningen fungerer ved daglig bruk og kan tilpasses når behovene endrer seg.

Teknisk integrering i operatørbord med integrert kabelkjede, tilpassede utstyrsbraketter og ventilert bunn med beskyttelse mot spark
Frontpanelet er tatt av på bildet for å vise kabelkjede, utstyrsoppheng og innredning. Under normal bruk er det tekniske rommet dekket av frontpanelet, som kan tas av uten verktøy for enkel tilgang ved installasjon, service og endringer. Bildet viser en levert løsning; utførelsen tilpasses prosjektet.

Integrert og beskyttet kabelkjede

En integrert kabelkjede samler og fører kablene kontrollert mellom kabelinntaket og det høydejusterbare bordet. Tilpasset beskyttelse skjermer utsatte deler av kabelføringen og gir en ryddig overgang til det tekniske rommet.

Oppheng tilpasset oppgaven

Monteringsoppheng og braketter tilpasses utstyret, tilkoblingene og arbeidsoppgaven. Plassering og innfesting planlegges med fleksibilitet for service, utskifting og senere endringer i den tekniske utrustningen.

Lufttilførsel og beskyttelse mot spark

Bunnen i det tekniske rommet er formet for å slippe inn godt med luft, samtidig som den skjermer utstyr og kabler mot spark fra brukeren. Lufttilførsel og fysisk beskyttelse ivaretas i samme løsning.

Vi avklarer utstyr, kabelmengder, høydebevegelse og behov for adkomst sammen med den tekniske integratoren. Slik får både førstegangsmontering og fremtidige endringer en gjennomtenkt plass i løsningen.

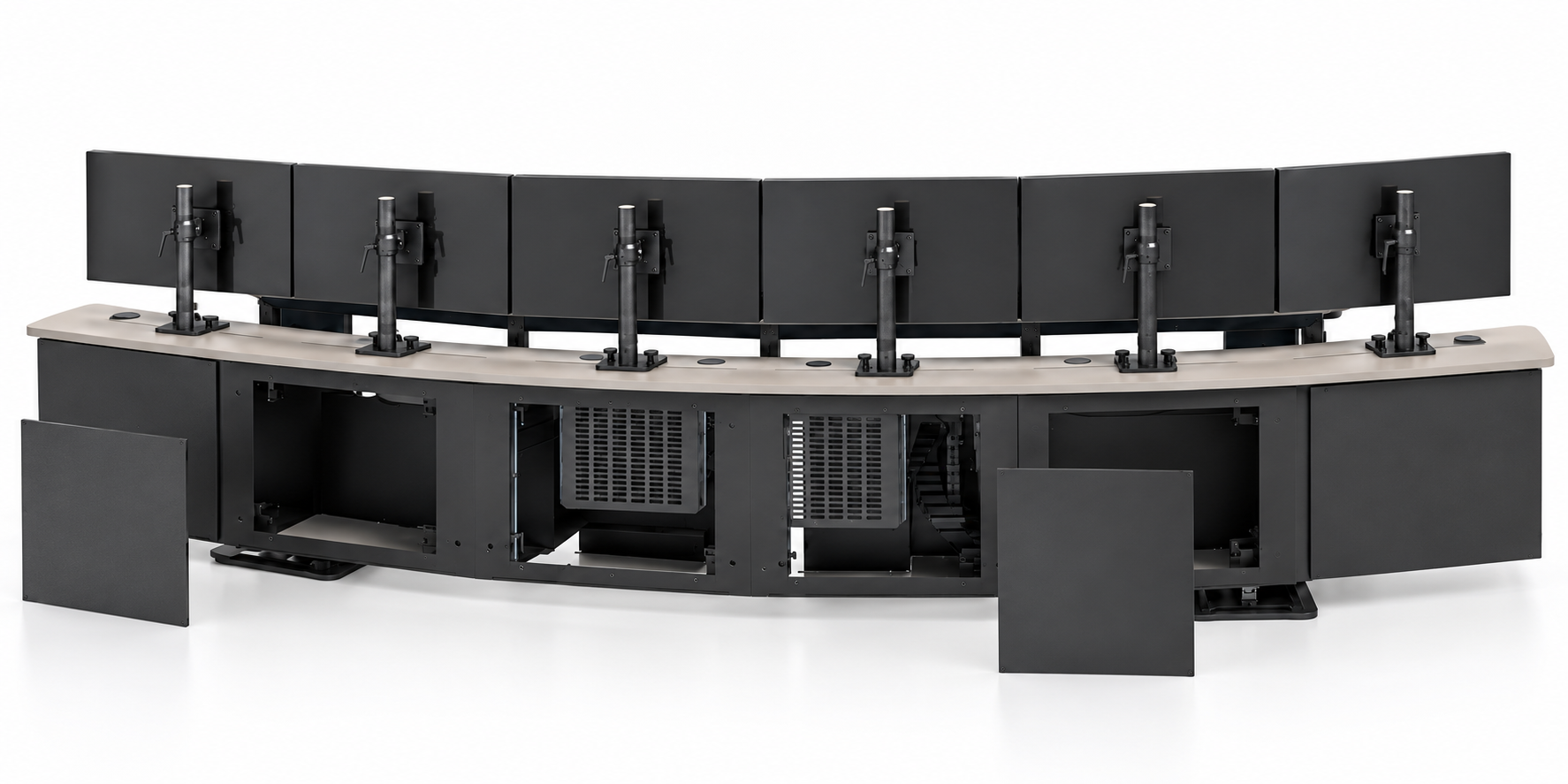

Teknisk integrasjon

Teknikken på plass.
Tilgangen ivaretatt.

De tekniske rommene er en del av Operator-plattformen i alle størrelsesgrupper. Innhold og innredning planlegges rundt systemene dere skal bruke.

IT, KVM og AV

Plass til nødvendig utstyr, strømfordeling og nettverk. Tilrettelegging for 19-tommers komponenter etter prosjektets behov.

Avtakbare paneler

Serviceadkomst for installasjon, vedlikehold og fremtidige endringer.

Kabler som følger bevegelsen

Kabelkjeder og planlagte føringsveier mellom gulv, bord og skjermhylle.

Faktisk Operator-arbeidsplass med tekniske skap, oppbevaring og skjermfester
Eksempel på integrerte tekniske rom, oppbevaring og skjermfester. Utførelse og utstyr tilpasses leveransen.
Tilpasset operatøren

Variasjon gjennom
hele arbeidsdagen.

Elektrisk høyderegulering gjør det enkelt å veksle mellom sittende og stående. Skjermhyllen reguleres uavhengig av arbeidsflaten for å tilpasse synslinje og arbeidsstilling.

Skjermavstand, borddybde og magebue vurderes sammen med betjeningsutstyret. Vi har også levert oppsett for buede skjermer på 34, 38, 49 og 55 tommer.

Operator med magebue og tre skjermer
Mer enn bordet

Et samlet operatørmiljø.

Arbeidslys

Belysning og plassering tilpasses skjermoppsettet, arbeidsflaten og lyset i rommet.

Akustikk og lyd

Akustiske løsninger og lydutstyr planlegges rundt konsentrasjon og tydelig kommunikasjon.

Tilleggsskjermer og stoler

Skjermer på stativ bak bordet og kontrollromsstoler kan inngå i den komplette løsningen.

Spesifikasjoner

Tekniske data

StørrelsesgrupperOperator 200: 1200–2999 mm · Operator 300: 3000–3999 mm · Operator 400: 4000–ca. 5500 mm
BordformerRett, rett med magebue, buet og prosjektspesifikke former. Buet bredde inntil ca. 3950 mm.
HøydereguleringElektrisk, 660–1210 mm
Belastning250 kg jevnt fordelt. Endelig utførelse verifiseres for valgt størrelse og konstruksjon.
SkjermhylleReguleres uavhengig av bordflaten. Geometri og innfesting tilpasses skjermene.
Teknisk utrustningTekniske rom, planlagte føringsveier og tilrettelegging for IT, KVM, AV og strøm.
MaterialerLaminat eller møbellinoleum, kantutførelse og RAL-farger avklares i prosjektet.
TilvalgLys, akustikk, lyd, oppbevaring og tilleggsskjermer.

Dokumentasjon og prosjektunderlag

Se brosjyren, eller be om mål og tegninger til den aktuelle konfigurasjonen.

Faktiske bruksmiljøer

Operatørplasser i praksis.

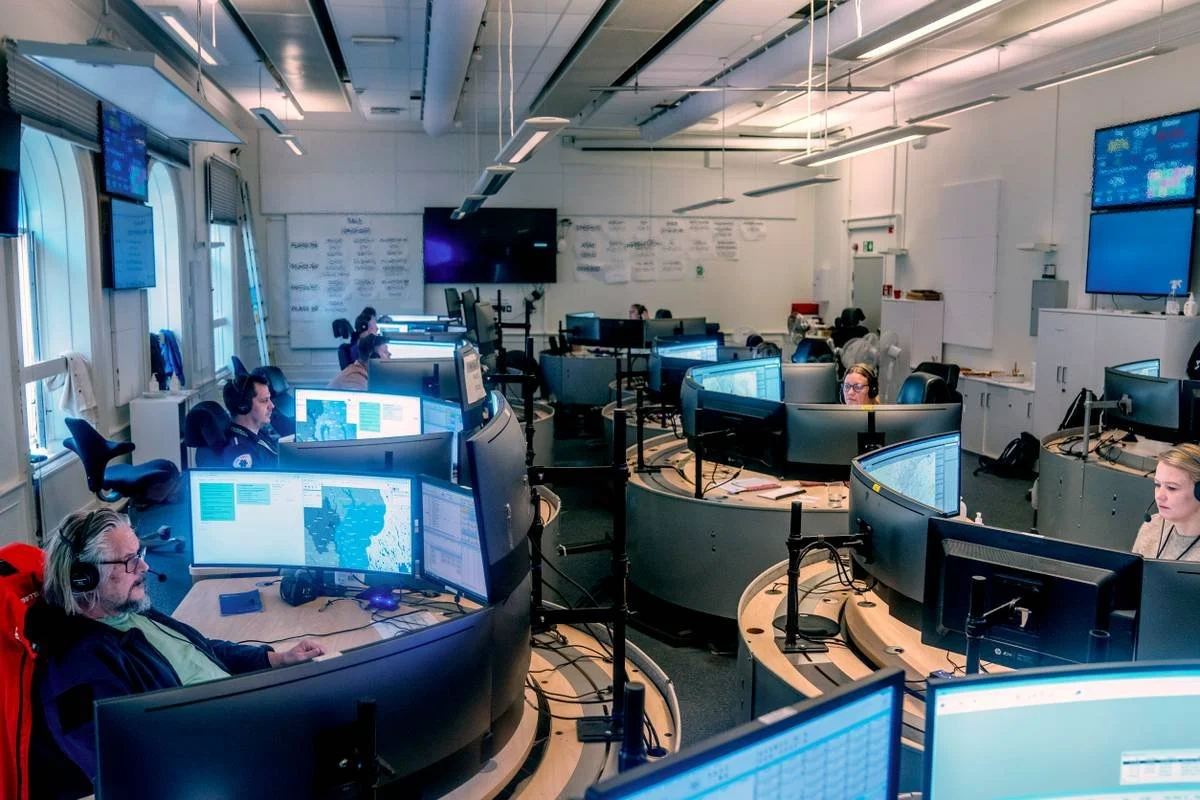

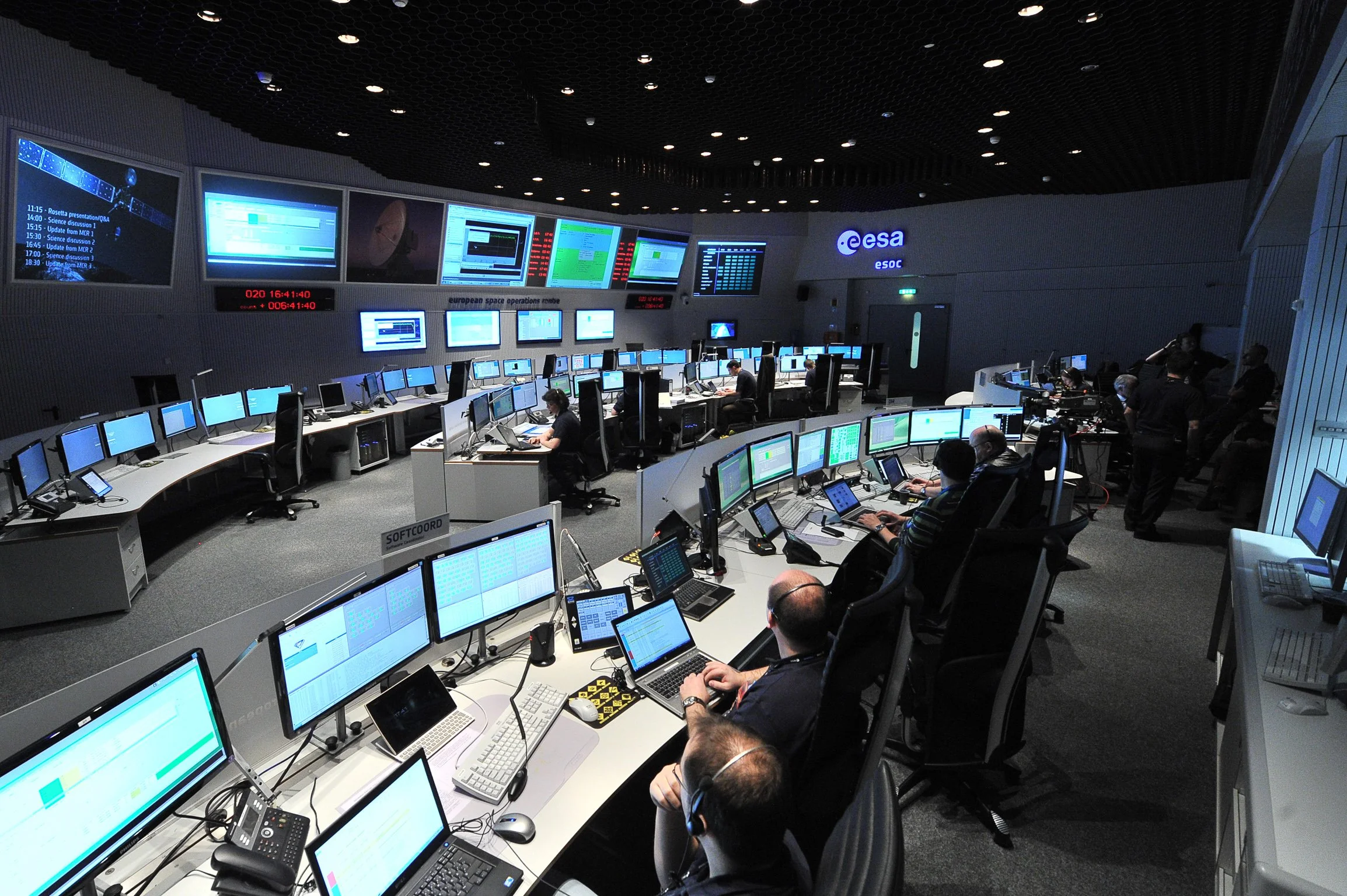

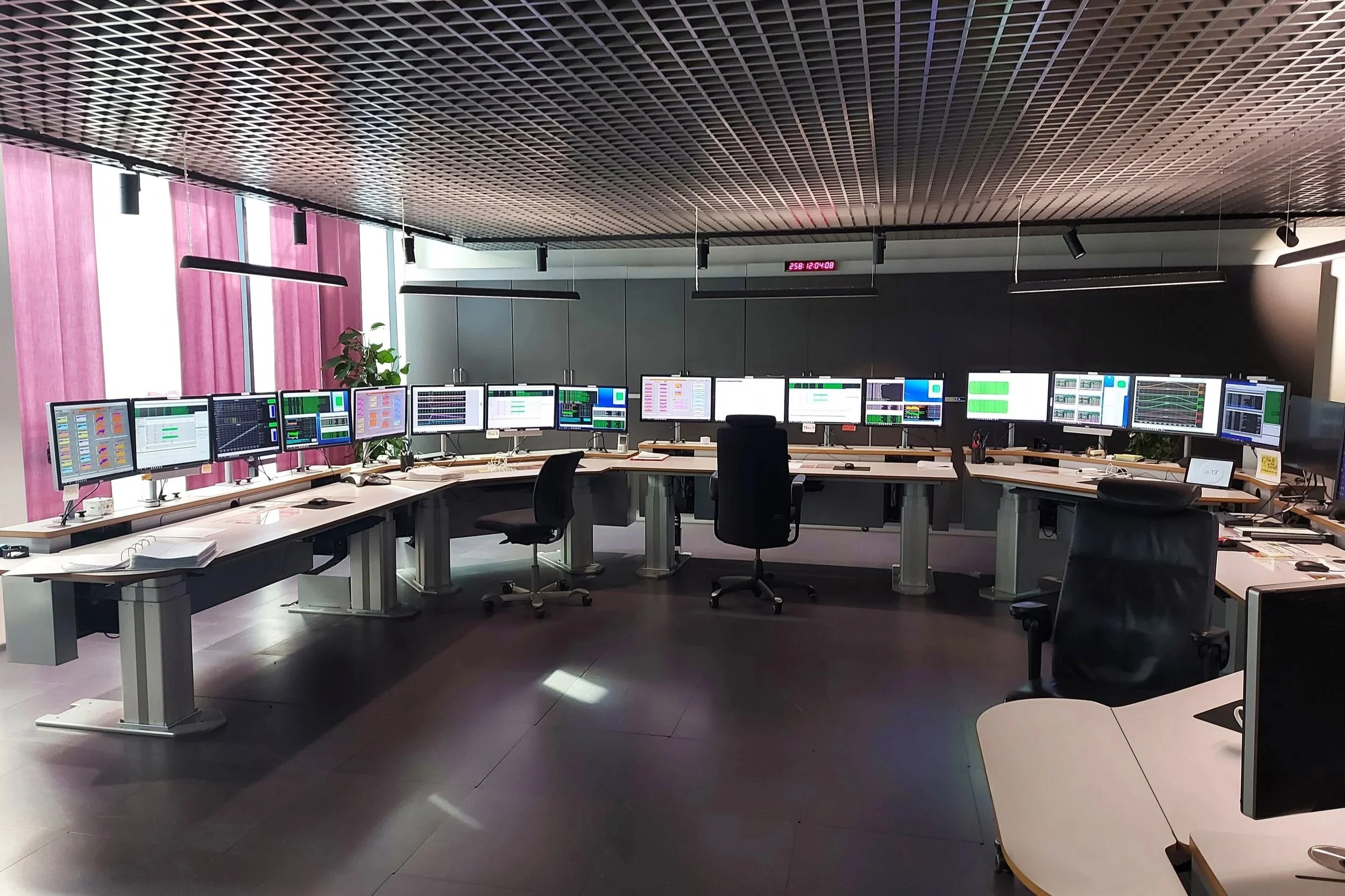

Ulike oppgaver krever ulike informasjonsflater. Operasjonssentre kombinerer individuelle skjermer med felles oversikt. Nødsentraler trenger raske skifter mellom informasjon og kommunikasjon, mens driftssentraler følger mange systemer over tid. Fjernstyring med panoramaskjermer stiller andre krav til synsfelt og plassering. Bordform, skjermavstand og teknisk utrustning tilpasses hvert miljø.

Fra behov til løsning

La oss tegne
riktig operatørplass.

Send oss romskisse, ønsket bordbredde og skjermmodeller. Vi ser bordform, ergonomi og teknisk integrasjon i sammenheng.

Planlegg din operatørplass ↗

Se også ErgoDesk Cockpit for en omsluttende arbeidsplass.
