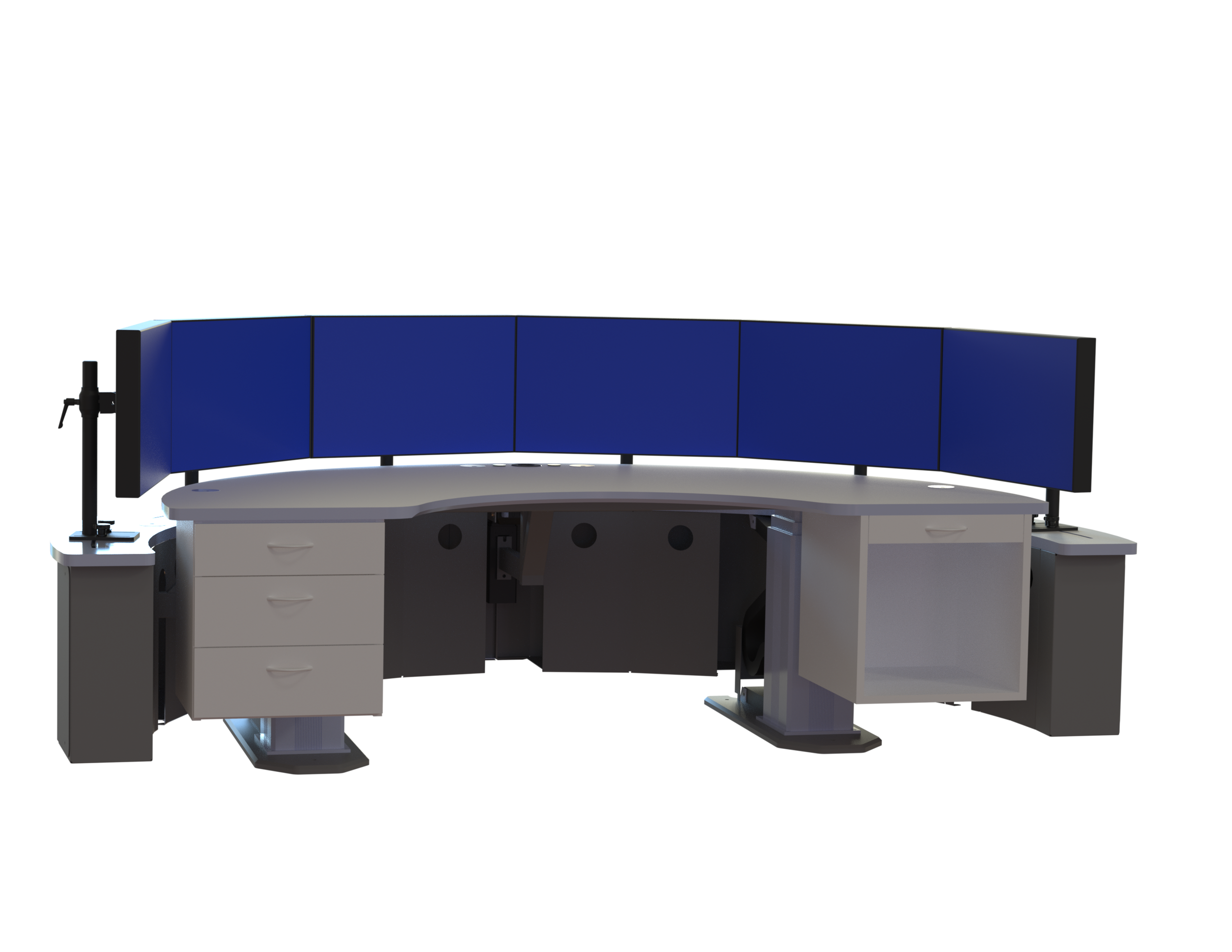

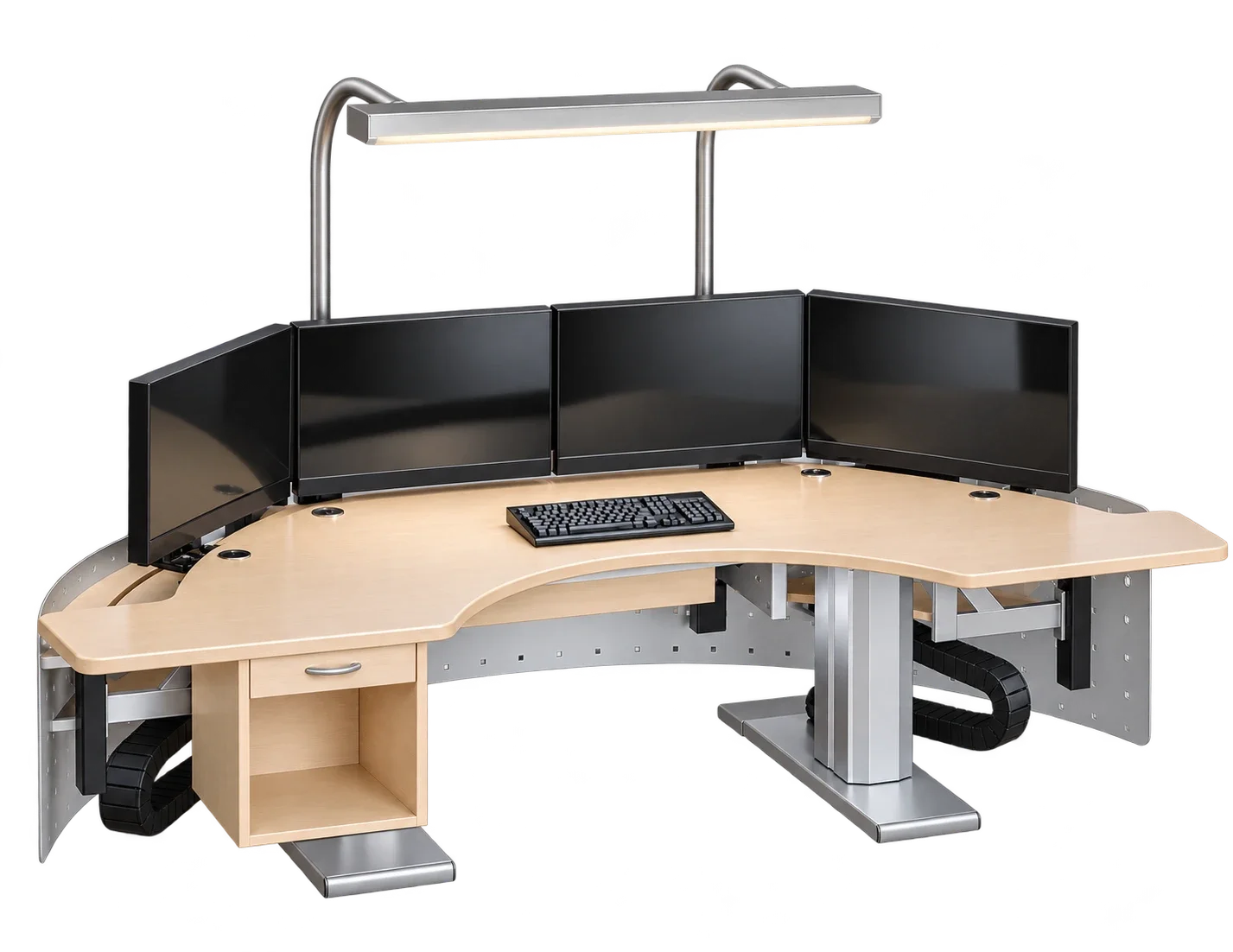

ErgoDesk Cockpit – cockpit operatørbord for kontrollrom

ErgoDesk Cockpit er et cockpit operatørbord utviklet for kontrollrom der operatøren må ha oversikt over flere skjermer og systemer samtidig. Den buede cockpitformen plasserer operatøren i sentrum av arbeidsstasjonen, med skjermer og kontrollutstyr innenfor optimal rekkevidde.

Løsningen gir en arbeidsplass der primære skjermer plasseres rett foran operatøren, mens sekundære systemer og overvåkingsbilder kan ligge på sidene. Dette gir bedre siktlinjer, raskere tilgang til informasjon og en mer ergonomisk arbeidsstilling gjennom lange operasjonsskift.

ErgoDesk Cockpit brukes blant annet i:

• beredskapssentraler

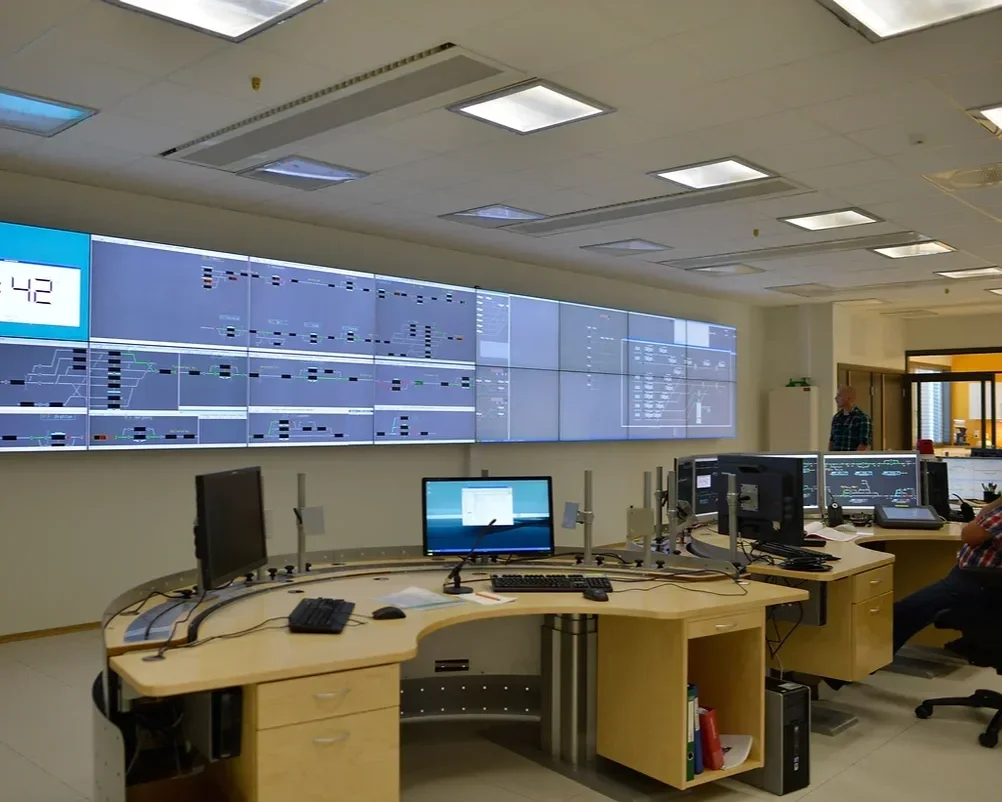

• trafikk- og transportovervåking

• industriell prosesskontroll

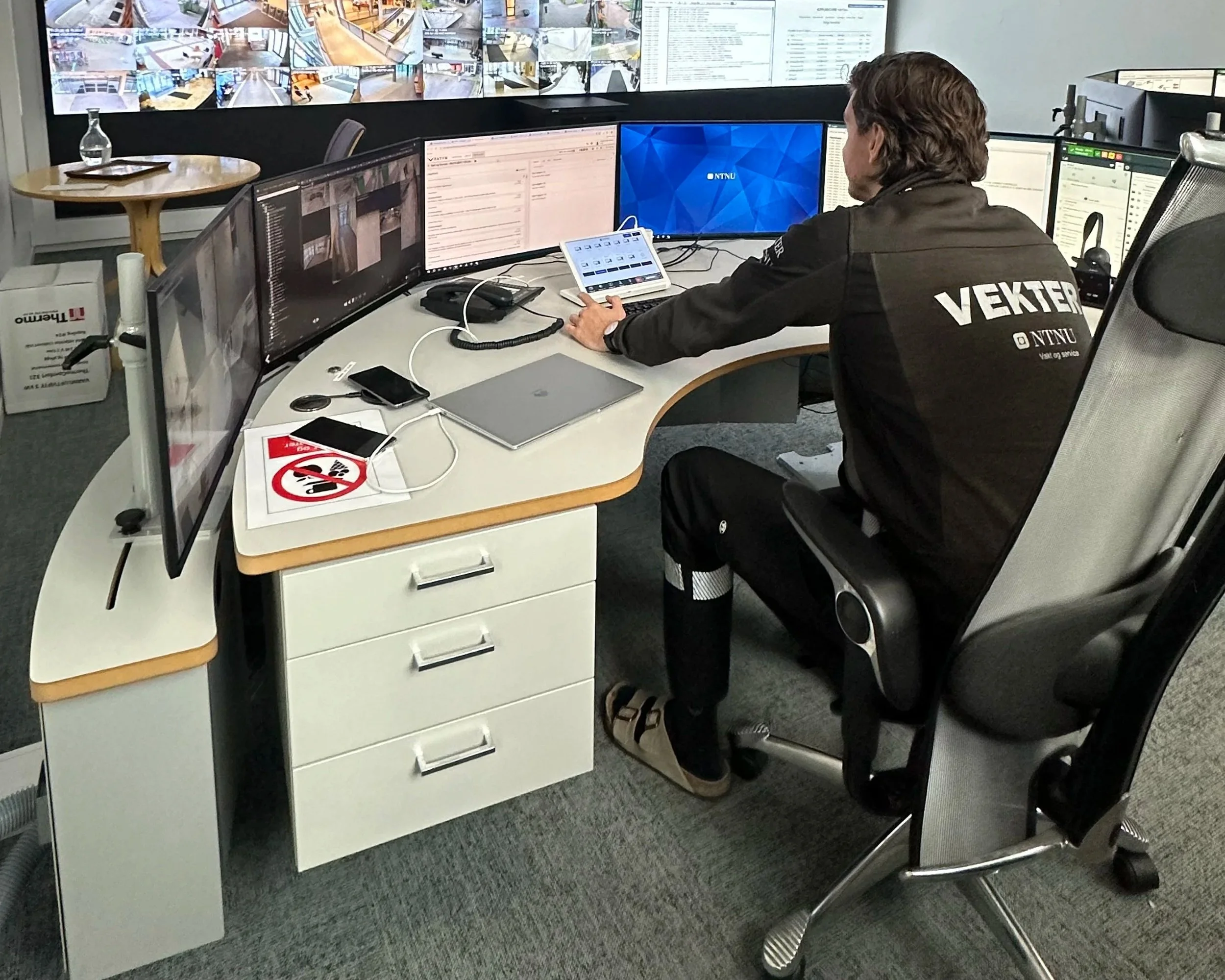

• sikkerhets- og overvåkingssentraler

Cockpit-modellen er utviklet som en teknisk plattform for kontrollrom, der ergonomi, konstruksjon og teknisk integrasjon er samlet i én løsning.

Designet for operatører – bygget for 24/7 drift

I kontrollrom der operatører overvåker flere systemer samtidig, er oversikt og ergonomi avgjørende. ErgoDesk Cockpit er derfor utviklet for:

• optimal siktlinje til primære skjermer

• naturlig rekkevidde til kontrollutstyr

• redusert fysisk belastning gjennom lange skift

• stabil drift ved kontinuerlig bruk

Designet bygger på prinsipper for kontrollromdesign i henhold til ISO/EN 11064, kombinert med praktisk erfaring fra operasjonelle miljøer der pålitelighet og oversikt er kritisk.

Nøkkelfordeler med ErgoDesk Cockpit operatørbord

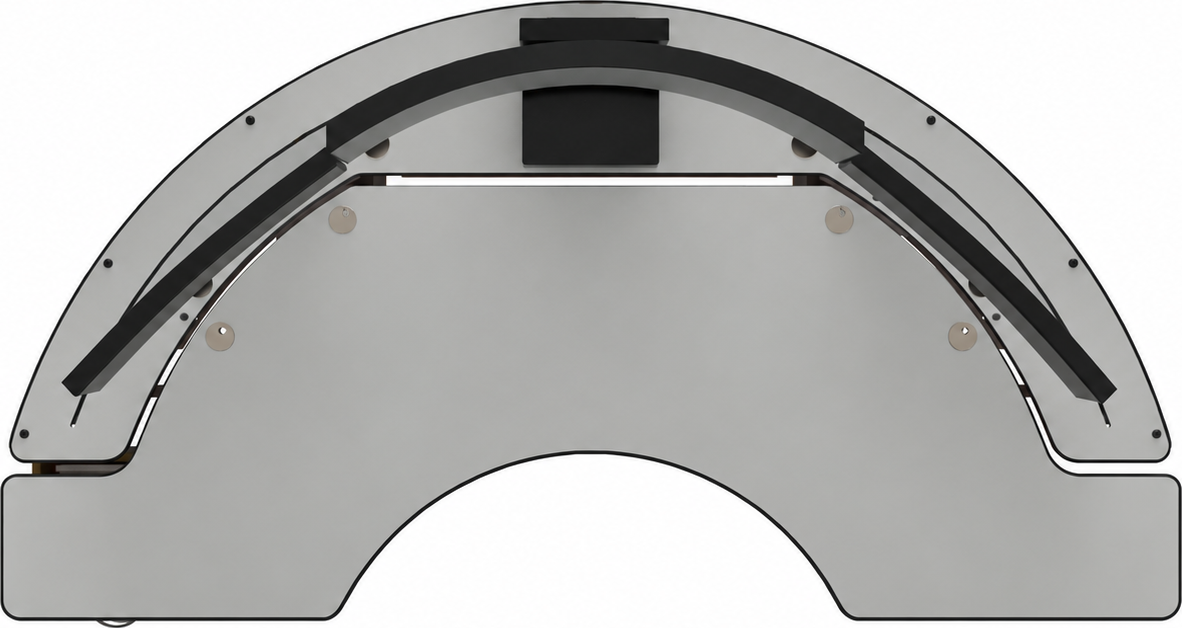

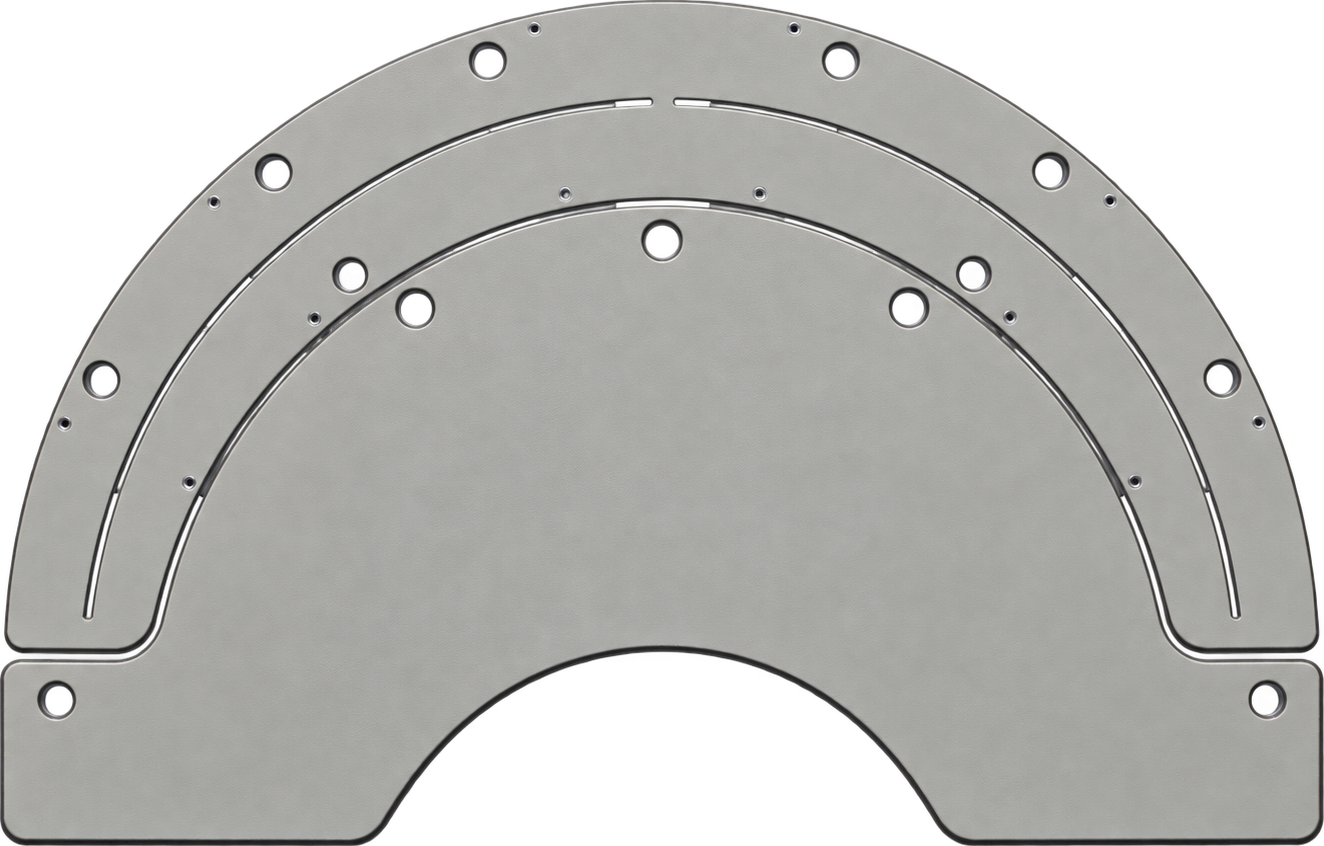

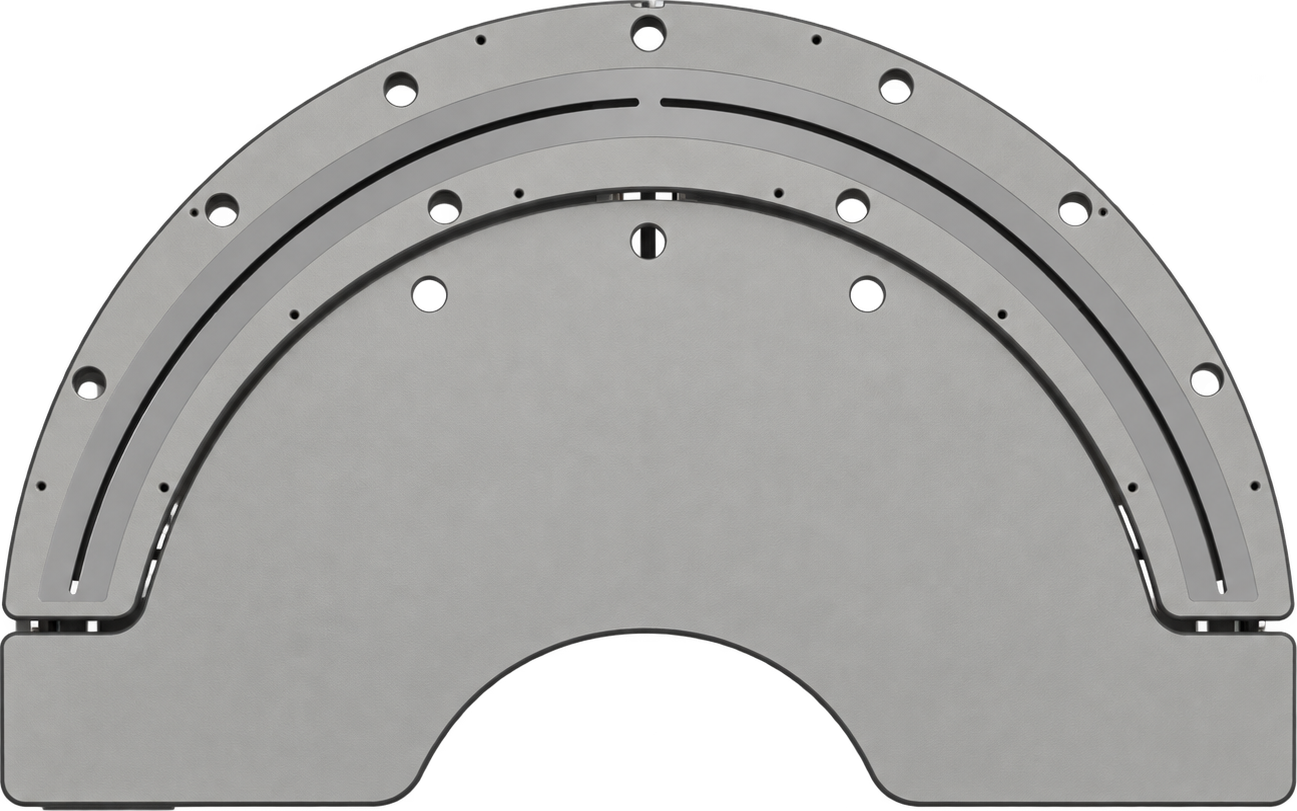

ErgoDesk Cockpit leveres i flere standardstørrelser som dekker ulike kontrollrom og operatørroller.

Standard bredder:

• 2380 mm

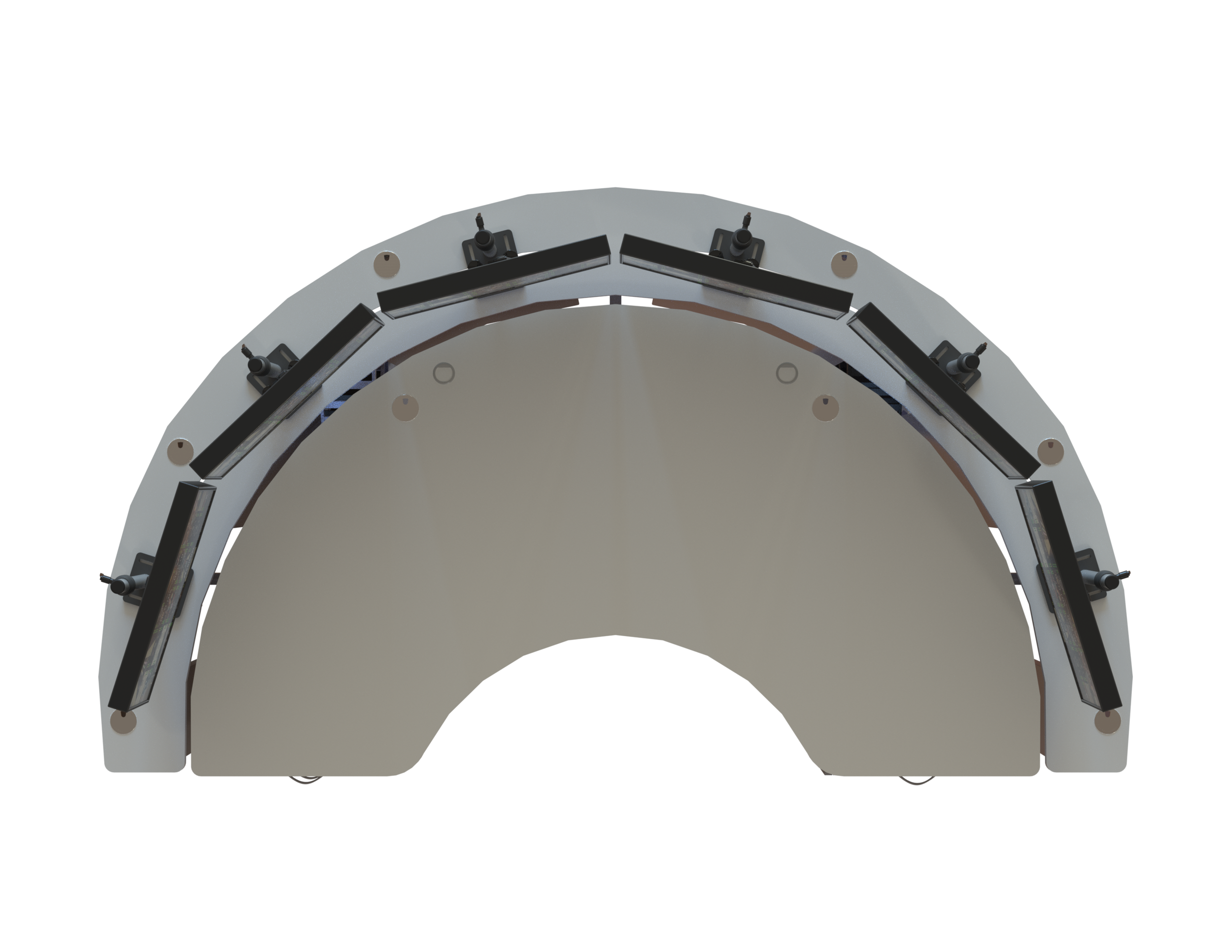

• 2580 mm

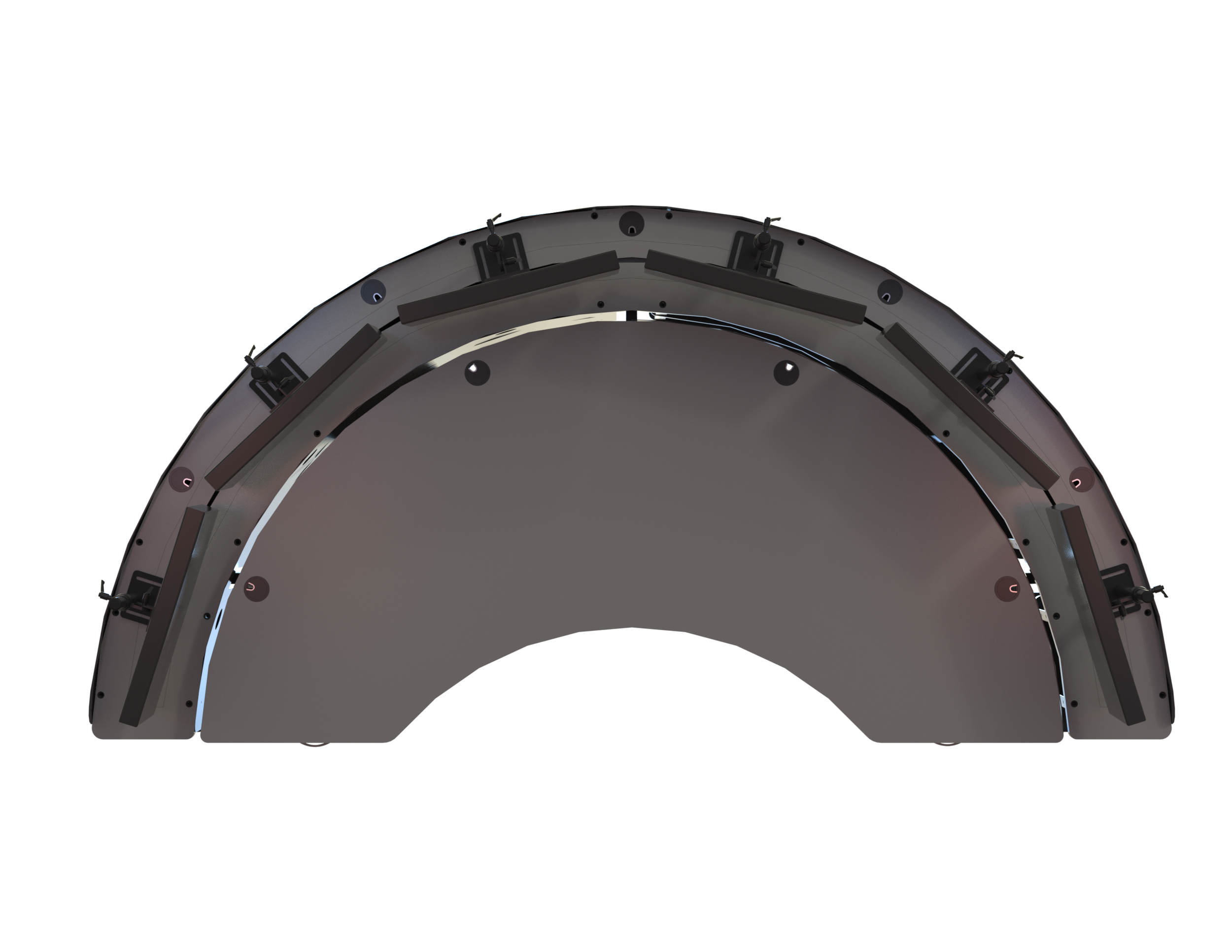

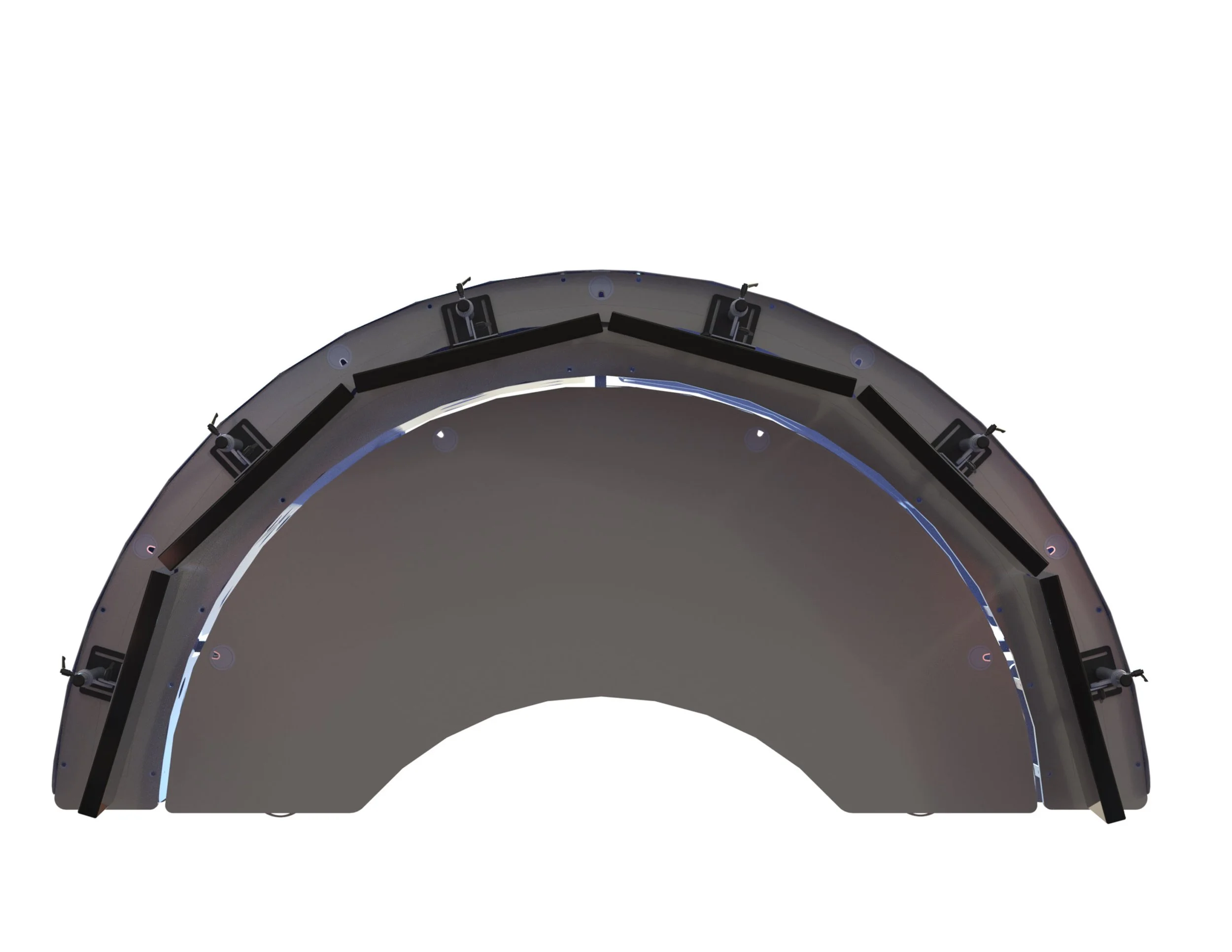

• 2850 mm

Hver modell er utviklet med optimal radius slik at operatøren sitter naturlig i sentrum av arbeidsstasjonen.

Løsningen kan også tilpasses prosjektspesifikke kontrollrom der:

• antall skjermer varierer

• flere operatører arbeider sammen

• rommets geometri krever spesialtilpasning

Tilpasning for buede skjermer og store skjermoppsett

I moderne kontrollrom brukes i økende grad store og buede skjermer for å gi operatørene bedre oversikt over flere systemer samtidig. Disse skjermene gir et mer sammenhengende synsfelt, men stiller også høyere krav til dybde og plassering av skjermhyllen og bordets tekniske rom.

ErgoDesk Cockpit kan derfor tilpasses for installasjoner med buede skjermer og større skjermdybde. Bordet kan leveres med økt dybde i det tekniske rommet, slik at skjermer og monitorarmer får riktig plassering uten at skjermene stikker ut bak bordet.

Dette gir flere fordeler:

• korrekt avstand mellom operatør og skjerm

• bedre ergonomi og siktlinjer

• ryddig installasjon uten utstikkende skjermer

• bedre plass for monitorarmer og kabelføring

Tilpasningen gjør det mulig å bygge cockpit-oppsett der primære skjermer plasseres foran operatøren og sekundære skjermer ligger på sidene – samtidig som installasjonen forblir teknisk ryddig og stabil.

Ved prosjektering av kontrollrom vurderes derfor alltid:

• skjermtype og skjermstørrelse

• om det brukes buede skjermer

• ønsket rekkevidde og synsfelt for operatøren

Dette sikrer at operatørbordet fungerer optimalt sammen med skjermoppsettet i kontrollrommet.

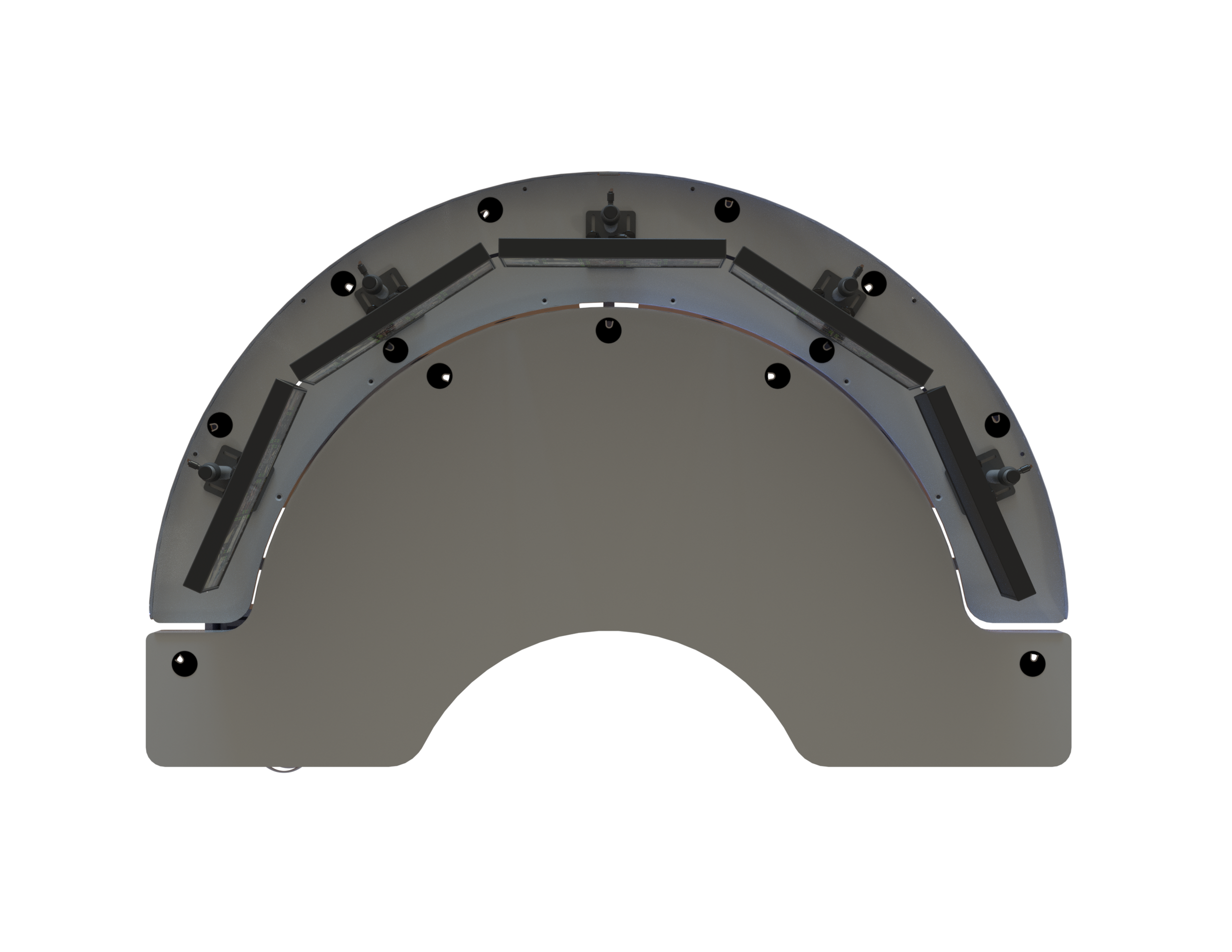

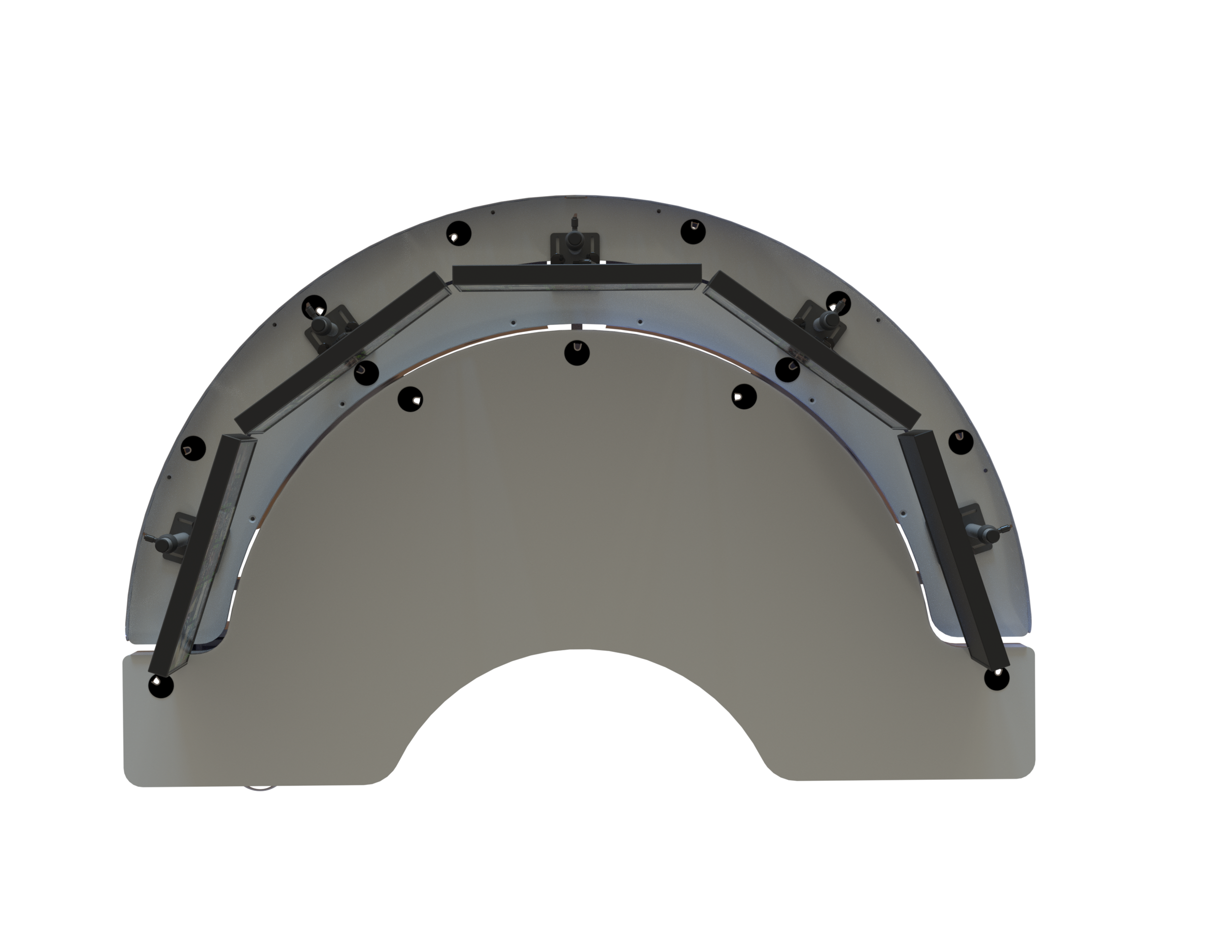

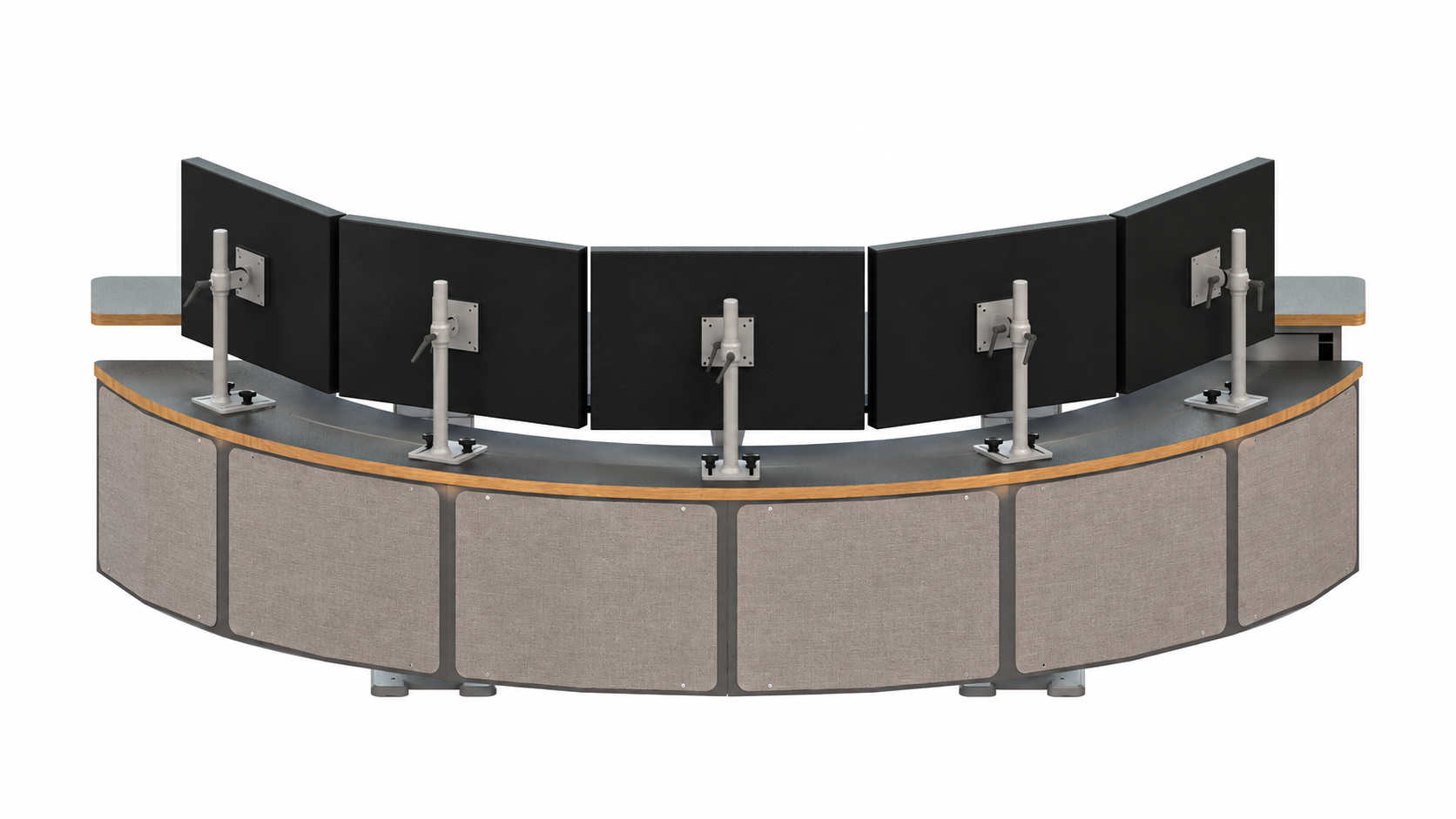

ErgoDesk Cockpit 2380 med 5x24 tommer

Mest brukt ensfarget laminat F7927 -FOLKSTONE

Konstruksjon og tekniske detaljer i ErgoDesk Cockpit operatørbord

Operatørbord i kontrollrom må være stabile, robuste og tilpasset kontinuerlig drift. ErgoDesk Cockpit er konstruert som en teknisk plattform der hver komponent bidrar til stabilitet, ergonomi og enkel integrasjon av teknologi.

Stabile fotlabber

Kraftige fotlabber gir bordet stabilitet selv ved store skjermoppsett. Den solide konstruksjonen reduserer vibrasjoner og gir en rolig arbeidsflate.

Beskyttet kabelhåndtering med dragchain

Dragchain-systemet fører kabler sikkert fra datagulv og opp i bordets tekniske rom. En beskyttelseskasse skjermer kabler og mekaniske deler mot spark og rengjøringsutstyr.

Kraftige løftesøyler

Bordet leveres med løftesøyler med høy kapasitet tilpasset store skjerminstallasjoner. Løfteområdet er dimensjonert for ergonomiske arbeidsstillinger i henhold til EN ISO 11064.

Stiv rammestruktur

En kraftig bærende ramme sikrer stabilitet selv ved store cockpitoppsett med mange skjermer.

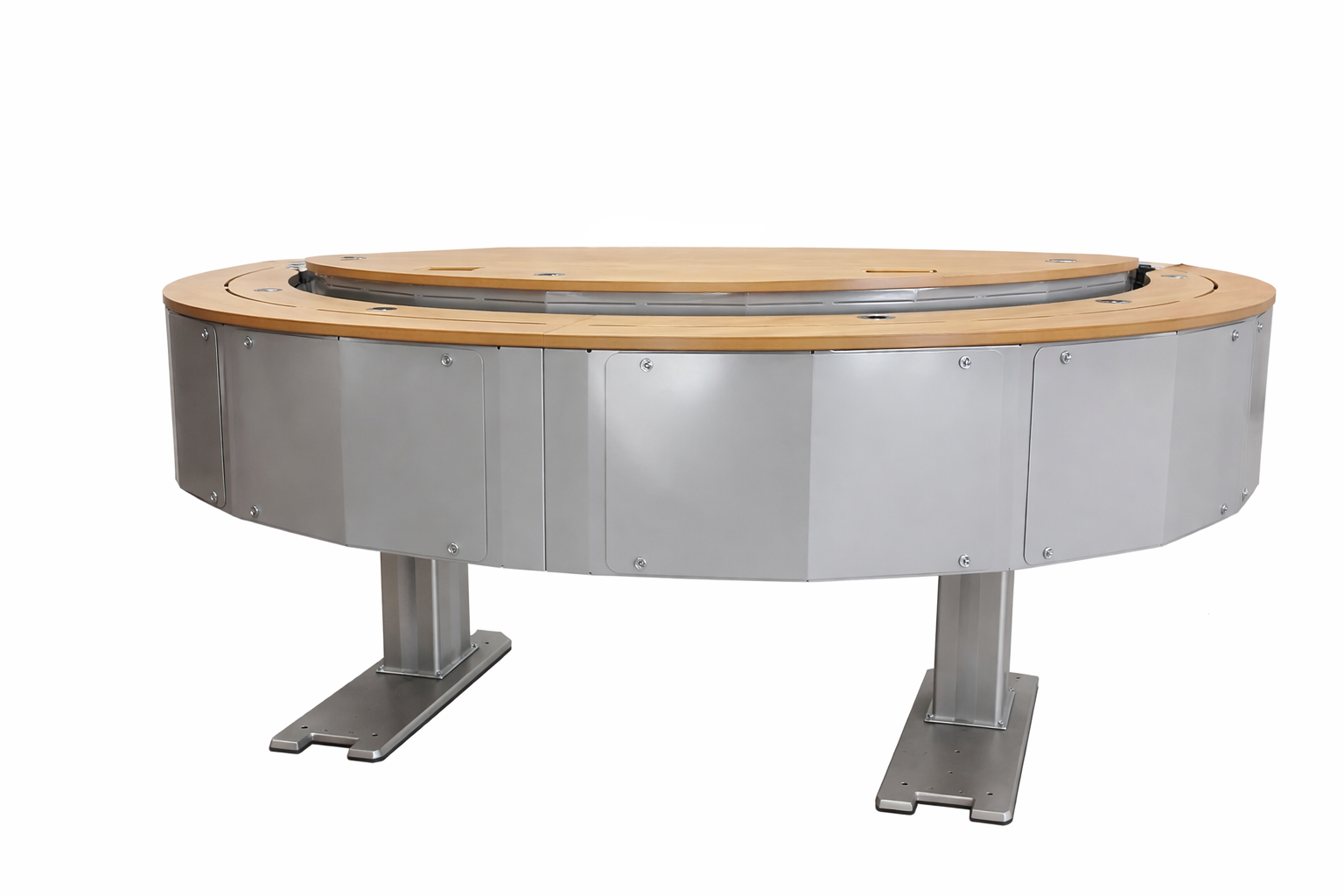

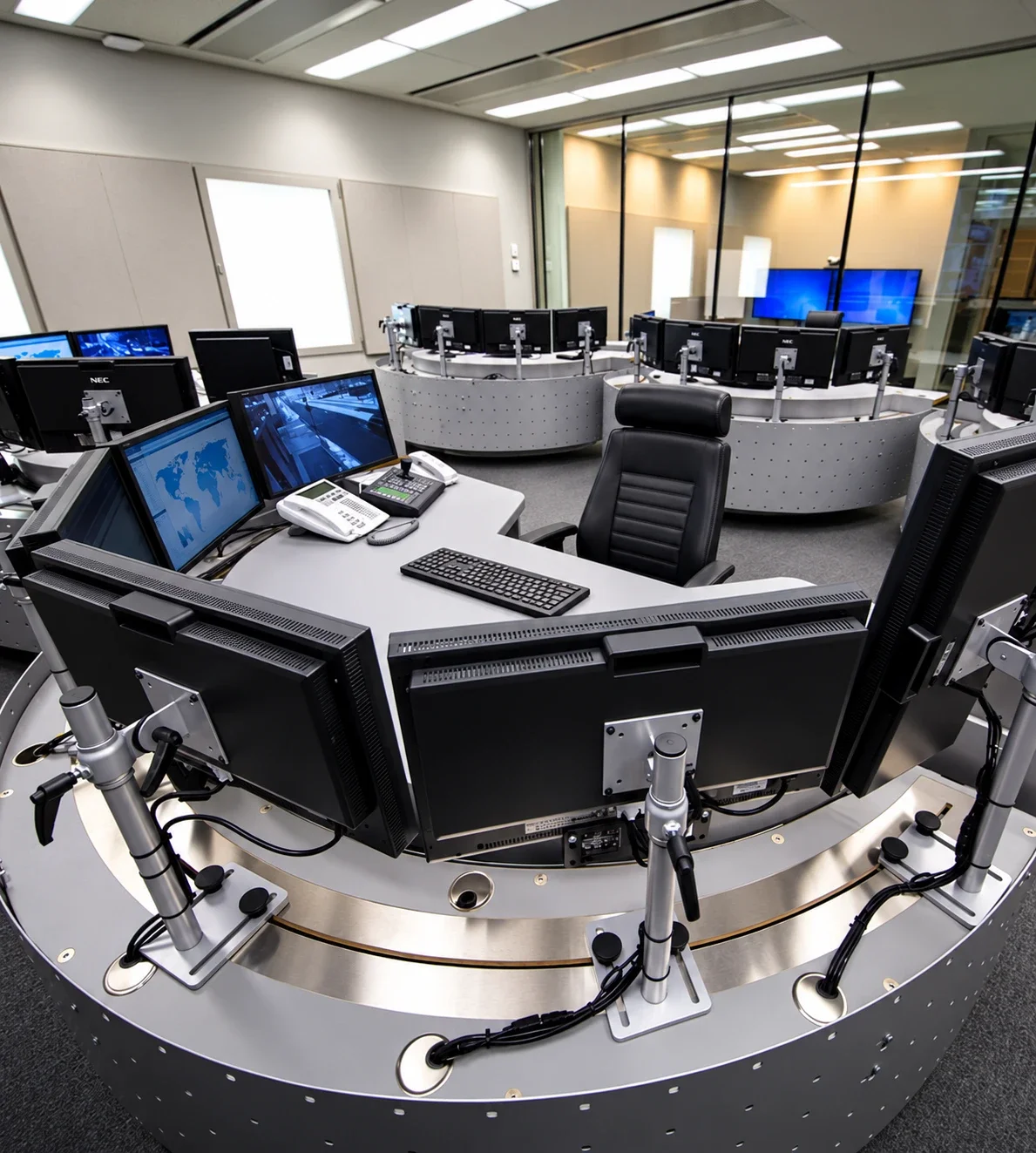

Teknisk rom med enkel tilgang

Det integrerte tekniske rommet gir plass til strøm, nettverk og kontrollutstyr. Luker med verktøyfri åpning gir enkel tilgang for teknisk personell.

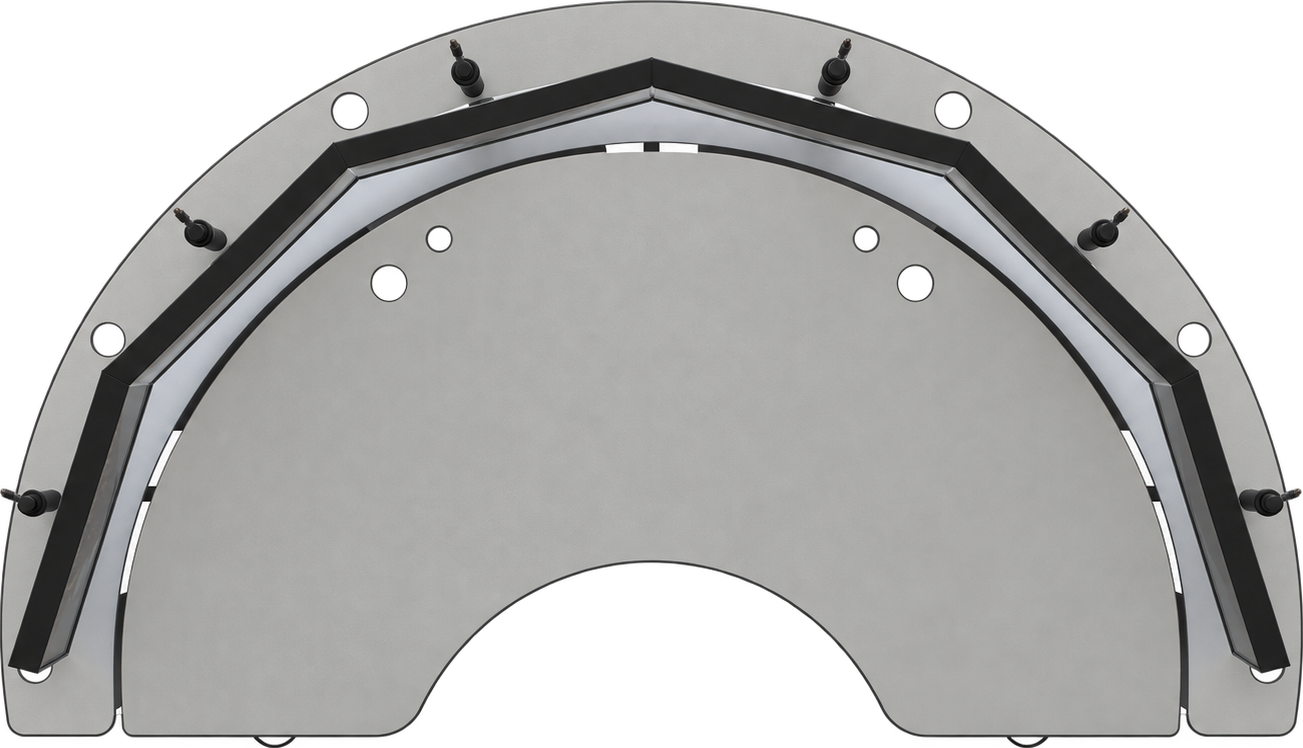

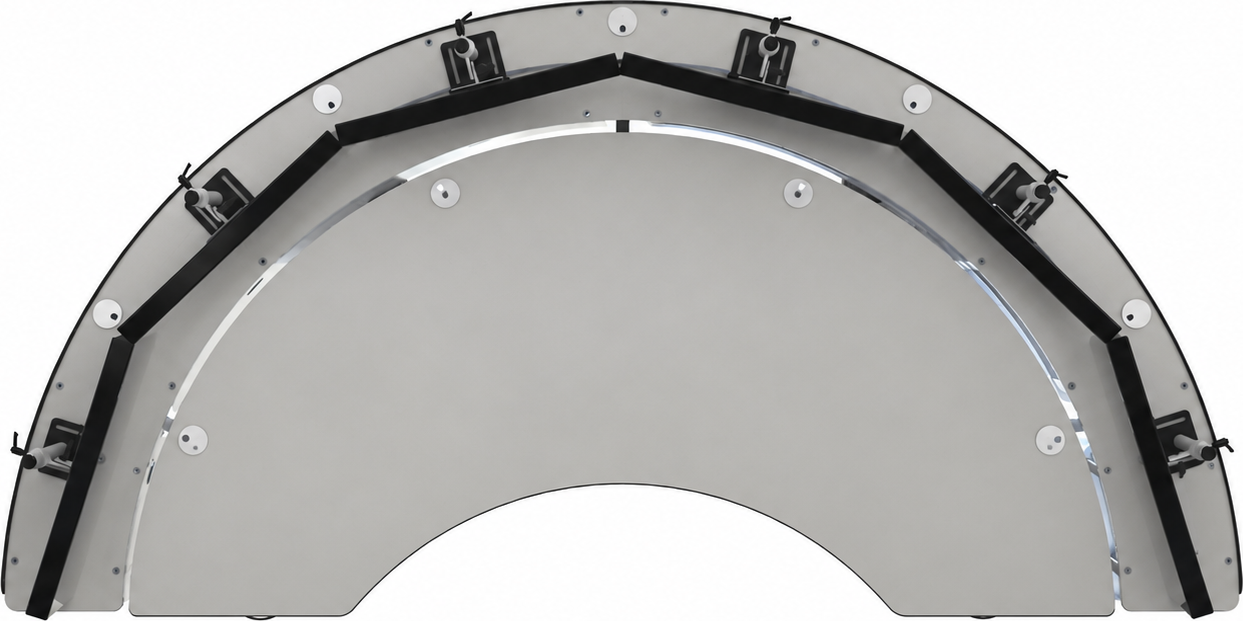

Fleksibel skjermmontering

Skjermhyllen har integrert spor for montering av skjermholdere. Dette gir stor fleksibilitet ved endring av skjermoppsett.

Slitesterk bordplate

Bordplaten leveres med slitesterkt laminat tilpasset tekniske arbeidsmiljøer. Integrerte løsninger for strøm, USB-C og lading kan leveres etter behov.

Forberedt for teknisk integrasjon

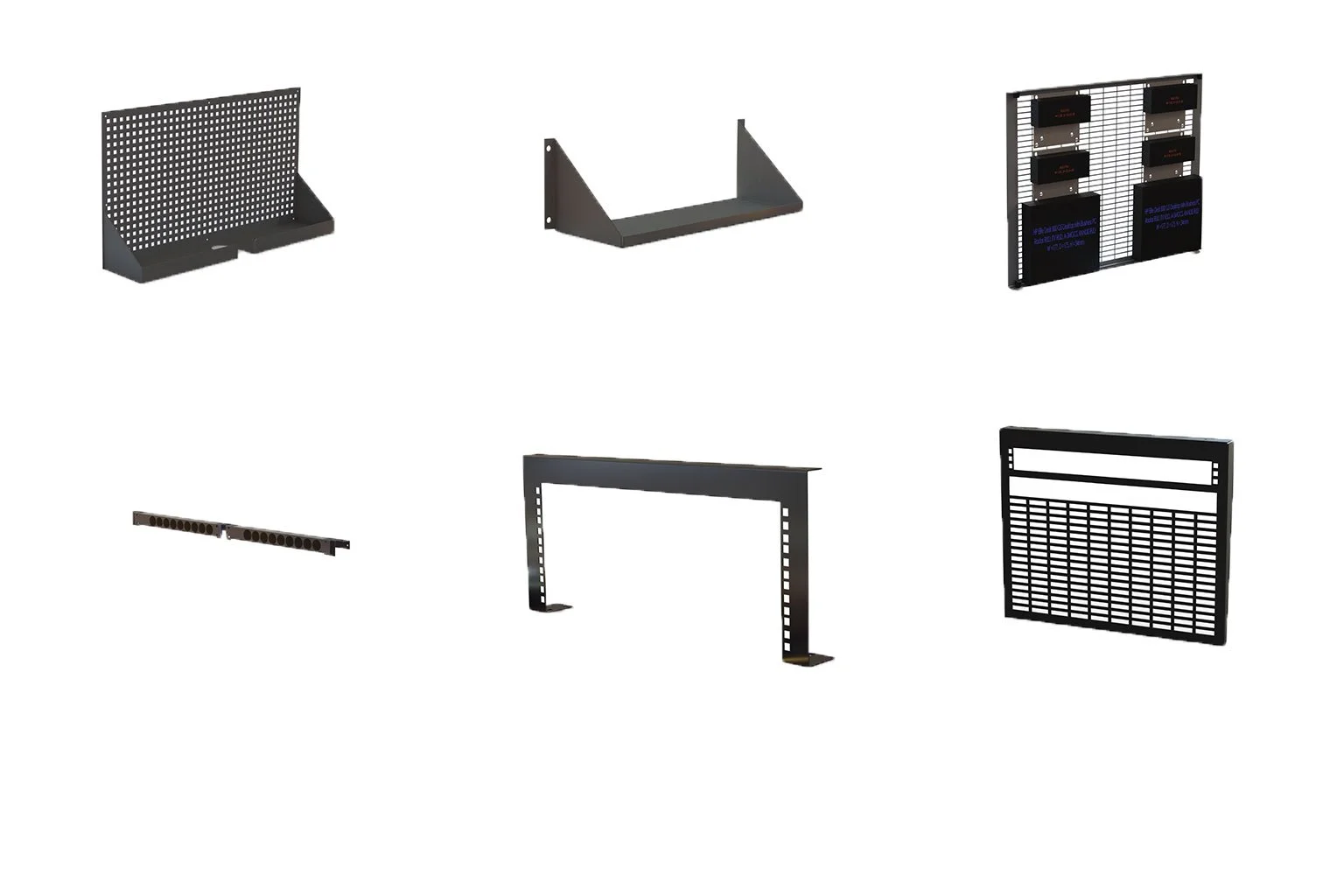

Det tekniske rommet er tilrettelagt for installasjon av blant annet:

• PDU strømfordeling

• monteringsplater for teknisk utstyr

• integrasjon av 19" rackkomponenter

Dette gjør det enkelt å tilpasse operatørbordet til ulike tekniske systemer i kontrollrommet.

Operatørbord i kontrollrom må være stabile, robuste og tilpasset kontinuerlig drift. ErgoDesk Operator er derfor konstruert som en teknisk plattform der hver komponent bidrar til stabilitet, ergonomi og enkel integrasjon av teknologi.

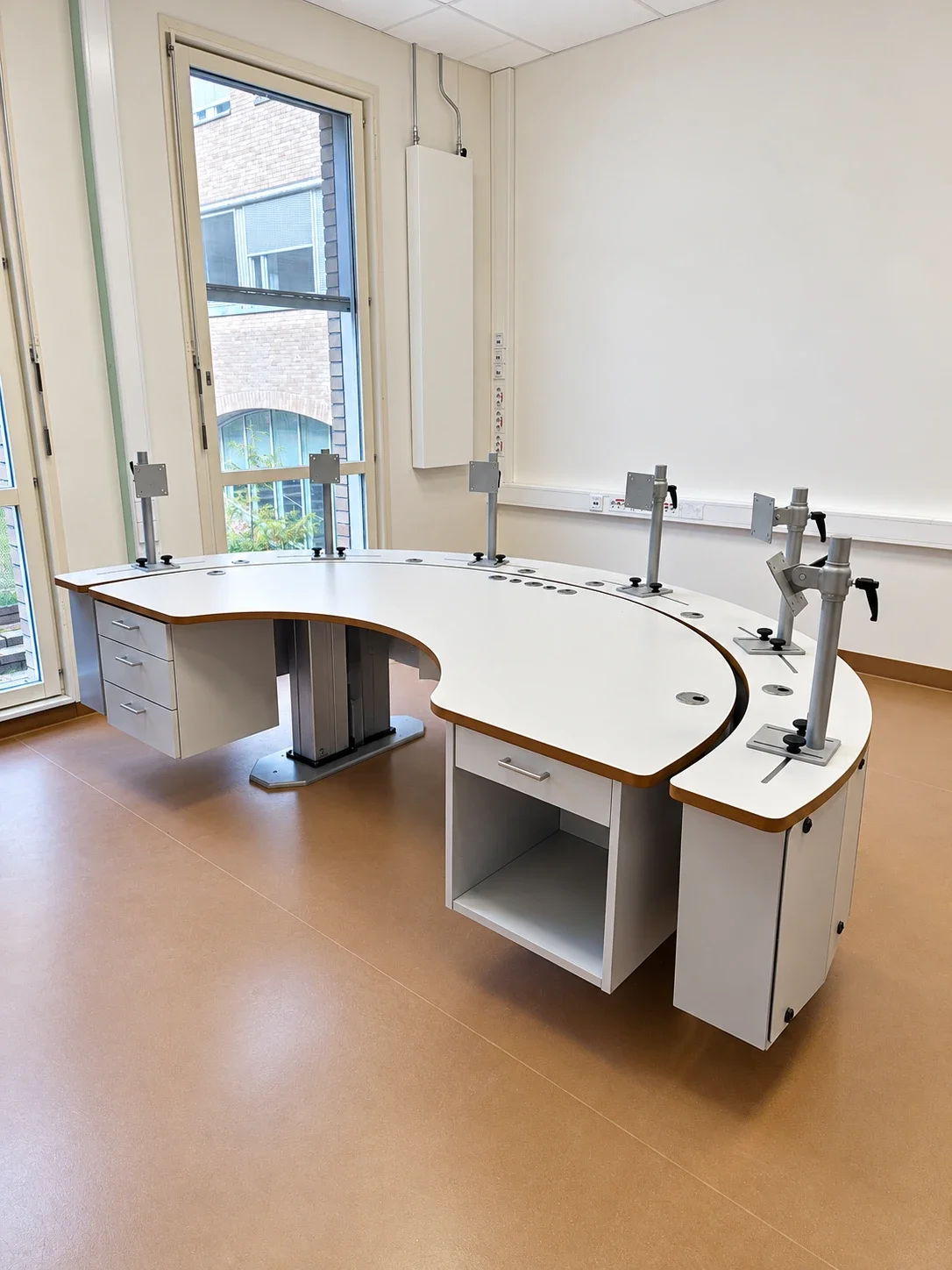

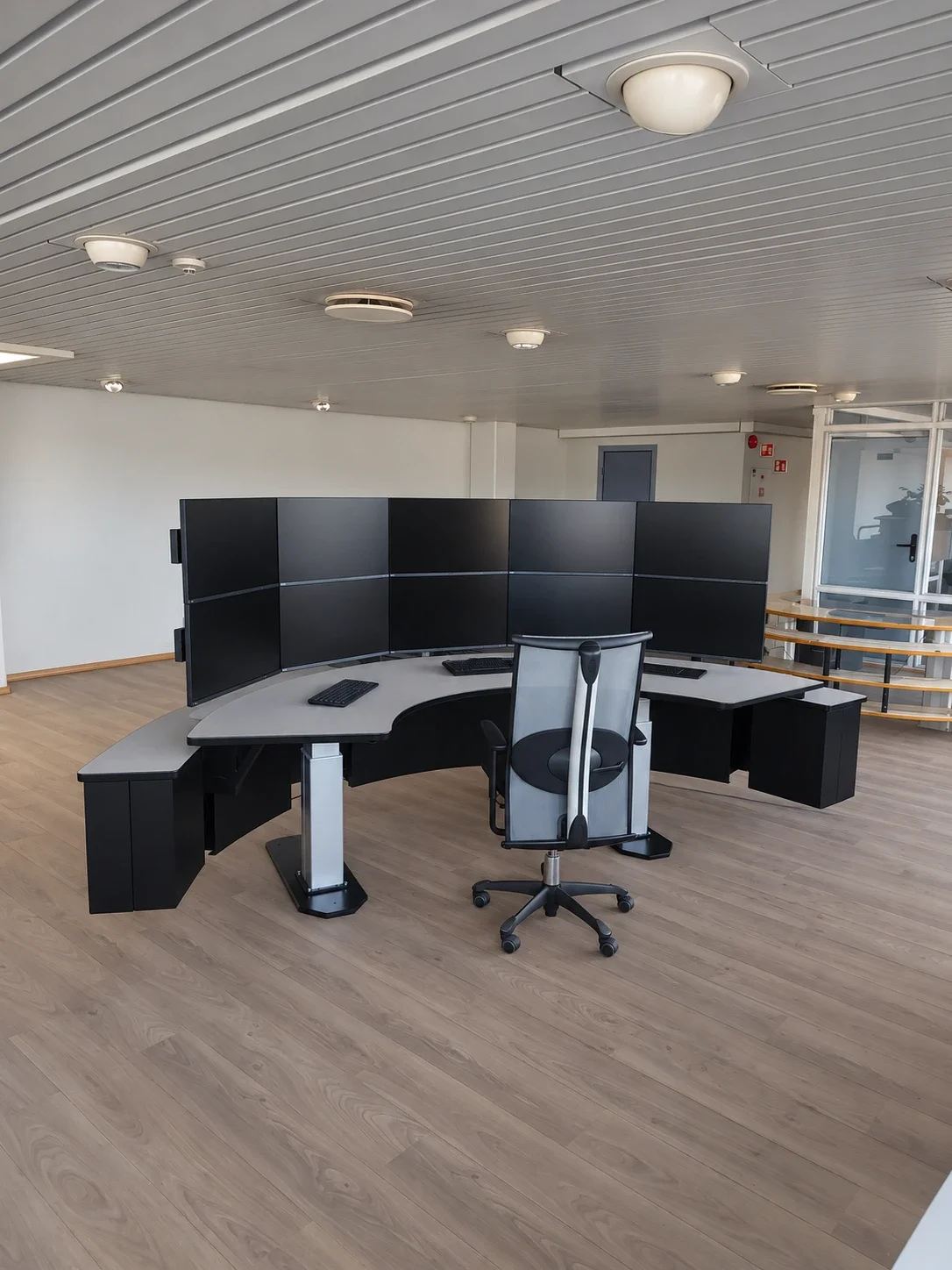

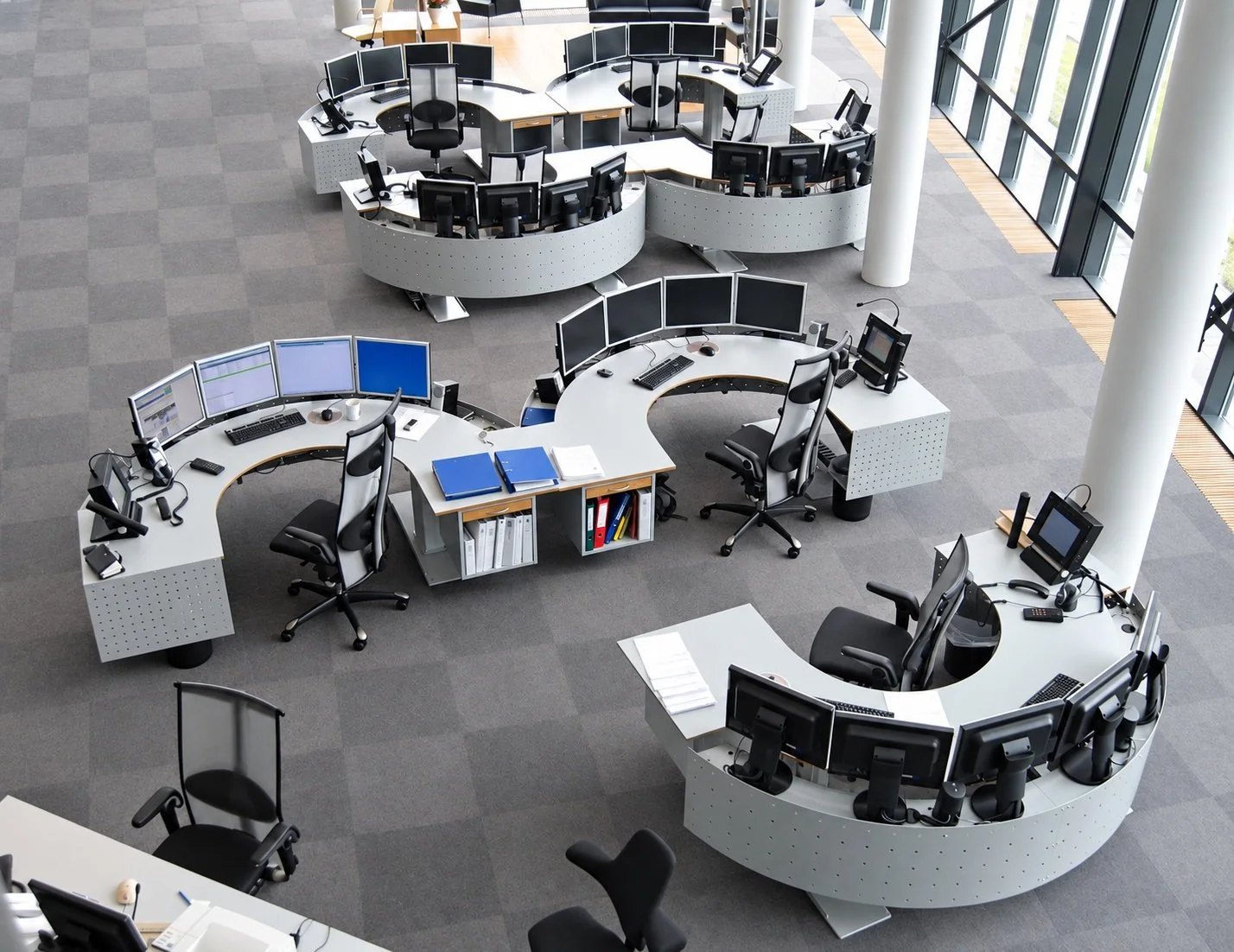

Noen tilpasninger av ErgoDesk Cockpit

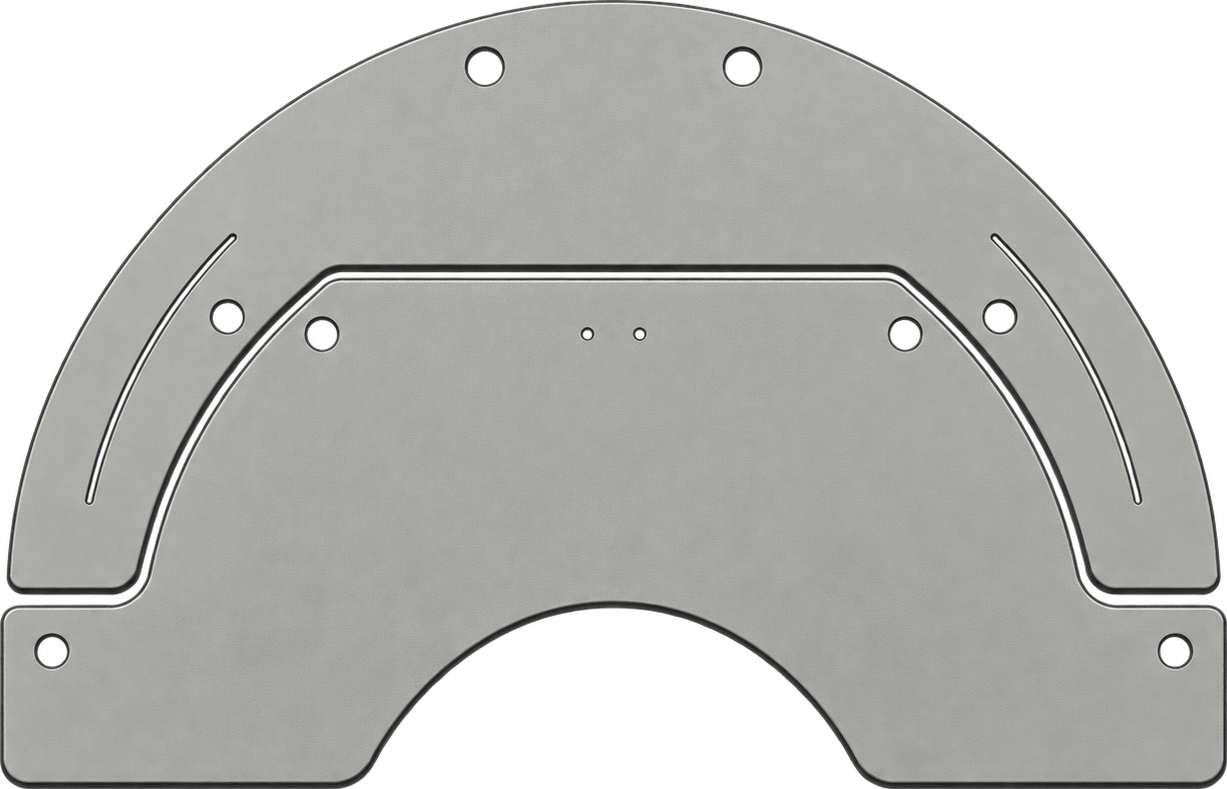

Modell 2380 for 40kg/55 tommer buet skjerm
